Primárny okruh
Primárny (prvý) okruh umožňuje prenos tepelnej energie z aktívnej zóny do parogenerátora.
V parnom generátore sa odovzdáva teplo sekundárnemu (druhému) okruhu. Ide o uzavretý systém, ktorý bráni úniku rádioaktivity mimo tohto systému. Primárny okruh tvorí reaktor, potrubné systémy na cirkuláciu vody, parogenerátor, kompenzátor objemu a cirkulačné čerpadlá.
|
Uvedené parametre sa vzťahujú k reaktoru typu VVER 1000. |
|
| Tepelný výkon: | 3 000 MW |
| Tlak: | 15,7 MPa |
| Teplota vody vstup/výstup: | 289/322 °C |
| Prietok vody: | 22,2 m3/s |
| Počet slučiek: | 4 ks |
Primárny okruh - reaktorová sála

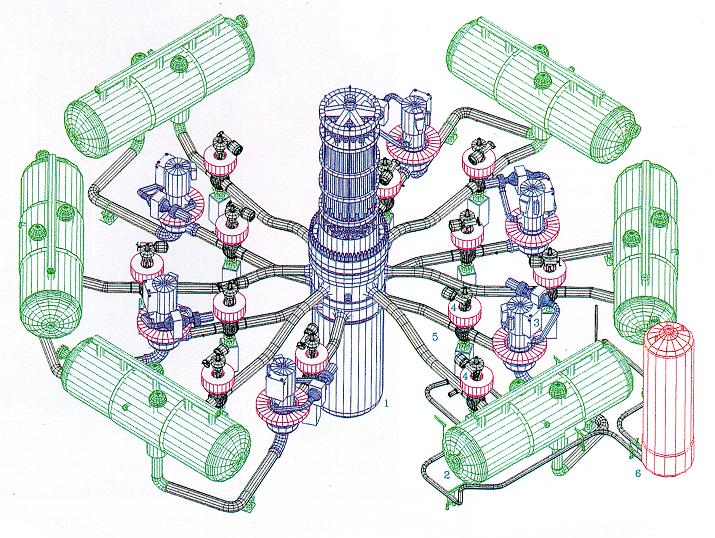

Schéma primárneho okruhu
